• 產品簡介

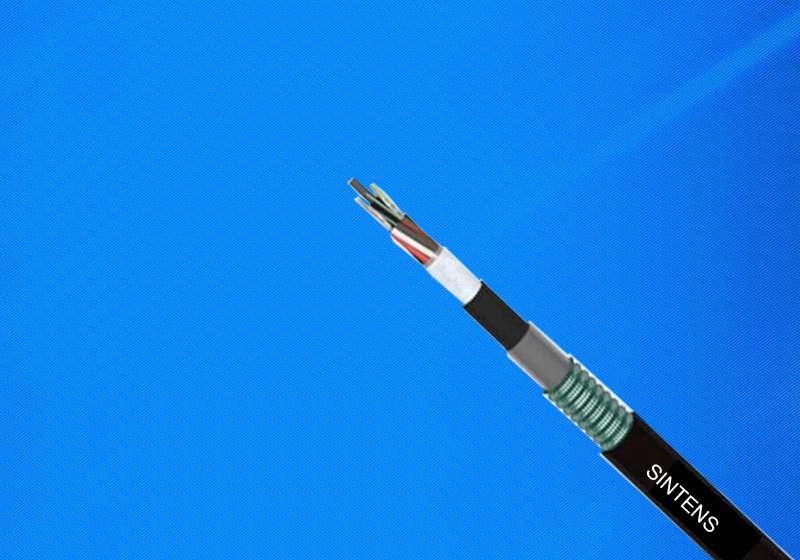

  GYTA53 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶（APL）縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶 （PSP）縱包后擠制聚乙烯護套成纜。

• 產品標準

   星天星公司 GYTA53 光纜符合 YD/T 901 和 IEC 60794-1 標準。

• 產品特點

• 具有很好的機械性能和溫度特性

• 松套管材料本身具有良好的耐水解性能和較高的強度

• 管內充以特種油膏，對光纖進行了關鍵性保護

• 良好的抗壓性和柔軟性

• 采用下列措施來確保光纜的防水性能：

   -單根金屬中心加強芯

   -松套管內填充特種防水化合物

   -完全纜芯填充

   -涂塑鋁帶(APL)防潮層

   -雙面涂塑鋼帶(PSP)提高光纜的抗透潮能力

   -良好的阻水材料防止光纜縱向滲水

• 結構參數

  光纜型號 （以2纖遞增）	光纖數	套管數	填充繩數	參考光纜重量 (kg/km）	允許拉伸力 長期/短期 (N)	允許壓扁力 長期/短期 (N/100mm)	彎曲半徑 靜態/動態 (mm)
  GYTA53-2~6Xn	2~6	1	5	177	1000/3000	1000/3000	12.5D/25D
  GYTA53-8~12Xn	8~12	2	4	177
  GYTA53-14~18Xn	14~18	3	3	177
  GYTA53-20~24Xn	20~24	4	2	177
  GYTA53-26~30Xn	26~30	5	1	177
  GYTA53-32~36Xn	32~36	6	0	177
  GYTA53-38~48Xn	38~48	4	1	194
  GYTA53-50~60Xn	50~60	5	0	194
  GYTA53-62~72Xn	62~72	6	0	204
  GYTA53-74~84Xn	74~84	7	1	239
  GYTA53-86~96Xn	86~96	8	0	239
  GYTA53-98~108Xn	98~108	9	1	275
  GYTA53-110~120Xn	110~120	10	0	275
  GYTA53-122~132Xn	122~132	11	1	312
  GYTA53-134~144Xn	134~144	12	0	312
  GYTA53-146~216Xn	146~216	13~18	5~0	312

  儲存、使用溫度：-40℃至+70℃。

• 光學特性

  光纖類型	衰減 （+20℃）				帶寬		數值孔徑	光纜截止波長
  	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm
  G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
  G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
  50/125μm	≤3.0dB/km	≤1.0dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
  62.5/125μm	≤3.3dB/km	≤1.0dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---

• 適用：管道、架空、直埋
