產品簡介

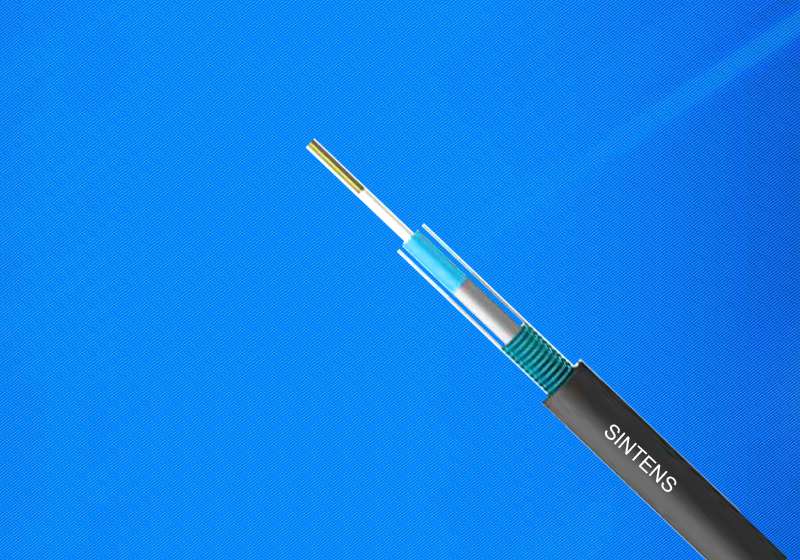

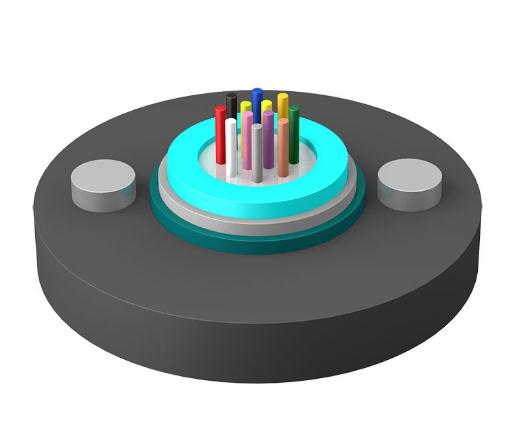

GYXS/GYXTW 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯護套成纜。
產品標準
星天星公司 GYXS/GYXTW 光纜符合 YD/T 769 標準。
產品特點
? 具有很好的機械性能和溫度特性
? 松套管材料本身具有良好的耐水解性能和較高的強度
? 管內充以特種油膏，對光纖進行了關鍵性保護
? 良好的抗壓性和柔軟性
? 雙面涂塑鋼帶（PSP）提高光纜的抗透潮能力
? 兩根平行鋼絲保證光纜的抗拉強度
? 直徑小、重量輕、容易敷設
? 較長的交貨長度
結構參數
光纜型號
（以2纖遞增）
光纖數
光纜參考重量
(kg/km）允許拉伸力
長期/短期
(N)允許壓扁力
長期/短期
(N/100mm)彎曲半徑
靜態/動態
(mm)GYXS/GYXTW-2~12Xn
2~12
82
600/1500
300/1000
10D/20D
GYXS/GYXTW-14~24Xn
14~24
127
GYXS/GYXTW-2~12Xn
2~12
124
1000/3000
GYXS/GYXTW-14~24Xn
14~24
147
儲存、使用溫度：-40℃至+70℃。
光學特性
光纖類型
衰減
（+20℃）
帶寬
數值孔徑
光纜截止波長
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36dB/km
≤0.22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0.40dB/km
≤0.23dB/km
---
---
---
≤1450nm
50/125μm
≤3.3dB/km
≤1.2dB/km
---
---
≥500MHz·km
≥500MHz·km
0.200±0.015 NA
---
62.5/125μm
≤3.5dB/km
≤1.2dB/km
---
---
≥200MHz·km
≥500MHz·km
0.275±0.015 NA
---
適用：管道、架空
